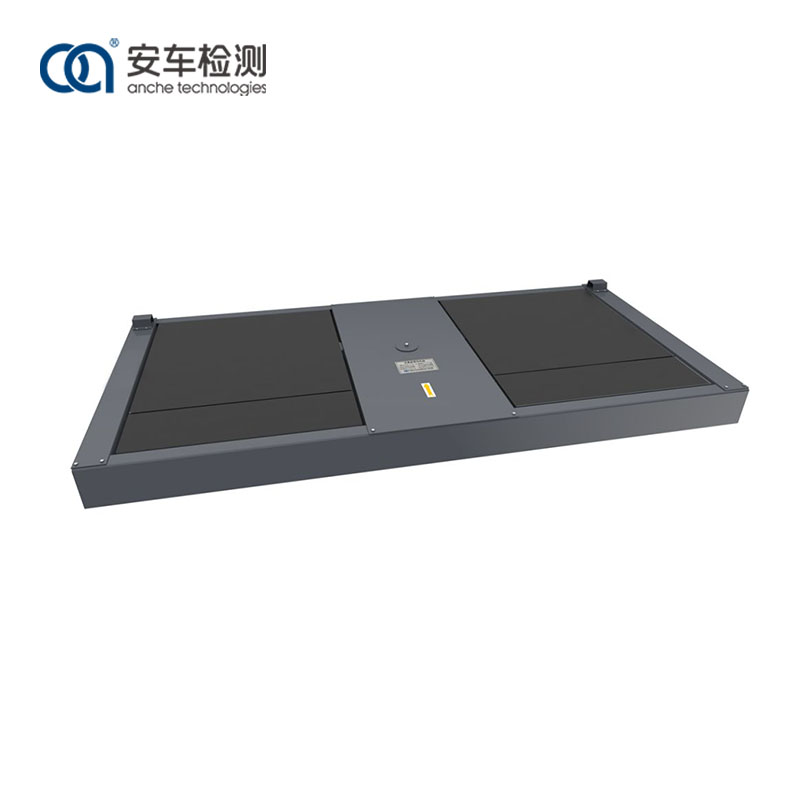

വാഹനം നേരെ വരുന്നത് 3-ടൺ സൈഡ് സ്ലിപ്പ് ടെസ്റ്ററിന് നേരെയാണ്. സ്റ്റിയറിംഗ് വീൽ പ്ലേറ്റിലൂടെ കടന്നുപോകുമ്പോൾ, അത് പ്ലേറ്റിലെ ഡ്രൈവിംഗ് ദിശയ്ക്ക് ലംബമായി ലാറ്ററൽ ഫോഴ്സ് സൃഷ്ടിക്കും. ലാറ്ററൽ ഫോഴ്സിൻ്റെ പുഷ് പ്രകാരം, രണ്ട് പ്ലേറ്റുകളും ഒരേ സമയം അകത്തേക്ക് അല്ലെങ്കിൽ പുറത്തേക്ക് തെറിക്കുന്നു. പ്ലേറ്റിൻ്റെ ലാറ്ററൽ സ്ലിപ്പ് ഡിസ്പ്ലേസ്മെൻ്റ് സെൻസറുകളിലൂടെ വൈദ്യുത സിഗ്നലുകളായി പരിവർത്തനം ചെയ്യപ്പെടുന്നു, കൂടാതെ ലാറ്ററൽ സ്ലിപ്പ് മൂല്യം കൺട്രോൾ സിസ്റ്റം കണക്കാക്കുന്നു.
1. ഒരു അവിഭാജ്യ പ്ലാറ്റ്ഫോം ഘടനയോടെ, ഉയർന്ന ഘടനാപരമായ ശക്തിയും ആധുനിക രൂപഭാവവും ഉള്ള മൊത്തത്തിലുള്ള സ്ക്വയർ സ്റ്റീൽ പൈപ്പും കാർബൺ സ്റ്റീൽ പ്ലേറ്റ് ഘടനയും ഉപയോഗിച്ച് ടെസ്റ്റർ ഇംതിയാസ് ചെയ്യുന്നു.
2. അളവെടുപ്പ് ഘടകങ്ങൾ ഉയർന്ന കൃത്യതയുള്ള ഡിസ്പ്ലേസ്മെൻ്റ് സെൻസറുകൾ ഉപയോഗിക്കുന്നു, അവയ്ക്ക് കൃത്യവും കൃത്യവുമായ ഡാറ്റ ലഭിക്കും.
3. സിഗ്നൽ കണക്ഷൻ ഇൻ്റർഫേസ് ഒരു ഏവിയേഷൻ പ്ലഗ് ഡിസൈൻ സ്വീകരിക്കുന്നു, ഇത് വേഗതയേറിയതും കാര്യക്ഷമവുമായ ഇൻസ്റ്റാളേഷനും സ്ഥിരവും വിശ്വസനീയവുമായ ഡാറ്റയും ഉറപ്പാക്കുന്നു.
4. മൂല്യങ്ങളുടെ കൃത്യത ഉറപ്പാക്കിക്കൊണ്ട്, ഉപകരണത്തിലേക്ക് പ്രവേശിക്കുന്ന വാഹനങ്ങളിൽ ലാറ്ററൽ ഫോഴ്സുകൾ വിടുന്നതിന് ഇളവുകൾ പ്ലേറ്റുകൾ കൊണ്ട് സജ്ജീകരിച്ചിരിക്കുന്നു.
5. മെക്കാനിസത്തിന് കേടുപാടുകൾ സംഭവിക്കുന്നത് തടയാൻ നോൺ-ഇൻസ്പെക്ഷൻ സാഹചര്യങ്ങളിൽ പ്ലേറ്റ് ലോക്ക് ചെയ്യുന്നതിനുള്ള ഒരു ലോക്കിംഗ് മെക്കാനിസം കൊണ്ട് സജ്ജീകരിച്ചിരിക്കുന്നു.
ചൈനീസ് ദേശീയ മാനദണ്ഡങ്ങളായ JT/T507-2004 ഓട്ടോമൊബൈൽ സൈഡ് സ്ലിപ്പ് ടെസ്റ്ററും JJG908-2009 ഓട്ടോമൊബൈൽ സൈഡ് സ്ലിപ്പ് ടെസ്റ്ററും അനുസരിച്ചാണ് ആഞ്ചെ 3-ടൺ സൈഡ് സ്ലിപ്പ് ടെസ്റ്റർ രൂപകൽപ്പന ചെയ്ത് നിർമ്മിക്കുന്നത്. ടെസ്റ്ററിന് ലോജിക്കൽ ഡിസൈൻ ഉണ്ട്, ഉറപ്പുള്ളതും മോടിയുള്ളതുമായ ഘടകങ്ങൾ കൊണ്ട് സജ്ജീകരിച്ചിരിക്കുന്നു. മുഴുവൻ ഉപകരണവും അളവെടുപ്പിൽ കൃത്യമാണ്, പ്രവർത്തനത്തിൽ ലളിതമാണ്, പ്രവർത്തനങ്ങളിൽ സമഗ്രവും ഡിസ്പ്ലേയിൽ വ്യക്തവുമാണ്. അളക്കൽ ഫലങ്ങളും മാർഗ്ഗനിർദ്ദേശ വിവരങ്ങളും LED സ്ക്രീനിൽ പ്രദർശിപ്പിക്കാൻ കഴിയും.
ആഞ്ചെ സൈഡ് സ്ലിപ്പ് ടെസ്റ്റർ വ്യത്യസ്ത വ്യവസായങ്ങൾക്കും ഫീൽഡുകൾക്കും അനുയോജ്യമാണ്, കൂടാതെ ഓട്ടോമോട്ടീവ് ആഫ്റ്റർ മാർക്കറ്റിലെ അറ്റകുറ്റപ്പണികൾക്കും രോഗനിർണയത്തിനും ടെസ്റ്റ് സെൻ്ററുകളിലെ വാഹന പരിശോധനയ്ക്കും ഇത് ഉപയോഗിക്കാം.
മോഡൽ |
ACCH-3 |
അനുവദനീയമായ ഷാഫ്റ്റ് പിണ്ഡം (കിലോ) |
3000 |
ടെസ്റ്റിംഗ് പരിധി (മീ/കിമീ) |
±10 |
സൂചന പിശക് (m/km) |
± 0.2 |
സൈഡ് സ്ലൈഡ് വലുപ്പം (മില്ലീമീറ്റർ) |
1000×1000 |
റിലാക്സിംഗ് ബോർഡ് വലിപ്പം (മില്ലീമീറ്റർ) (ഓപ്ഷണൽ) |
1000×300 |
മൊത്തത്തിലുള്ള അളവുകൾ (L×W×H) mm |
2990×1456×200 |
സെൻസർ പവർ സപ്ലൈ |
DC12V |
ഘടന |
ഇരട്ട-പ്ലേറ്റ് ലിങ്കേജ് |
